Fácil selección

• Configuraciones predeterminadas que facilitan la selección de las celdas de media tensión de acuerdo con sus necesidades.

Entrega rápida

• Plazos de entrega optimizados gracias a la estandarización de referencias, permitiendo que reciba sus productos cuando los necesite.

Seguridad y eficiencia

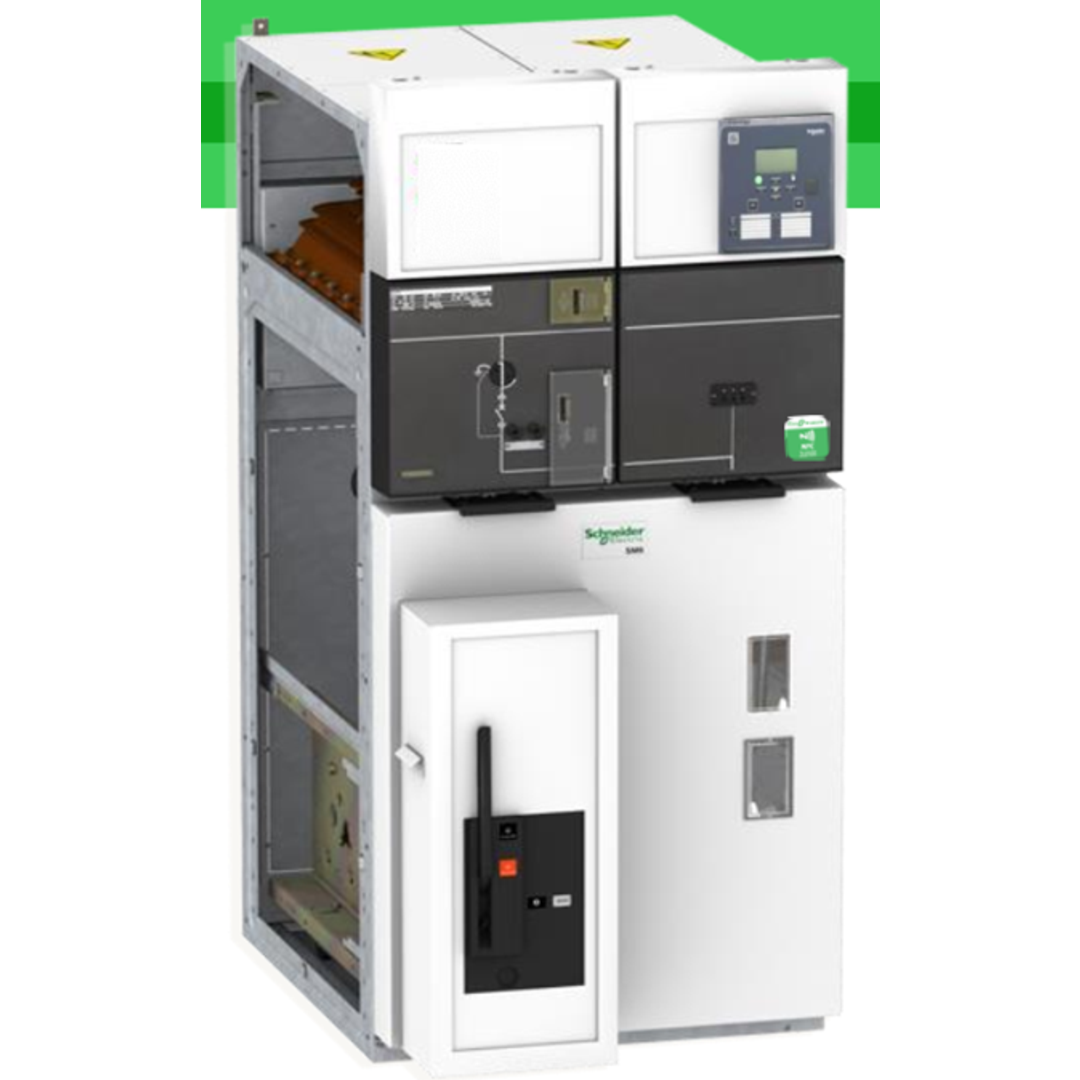

• SM6 es una celda de tecnología de aislación en aire (AIS). Su alta modularidad permite cubrir una amplia gama de aplicaciones para la distribución de potencia en MT.

• Cuenta con una sólida experiencia comprobada en el campo, gracias a más de 1.500.000 unidades funcionales ya instaladas en todo el mundo. SM6 ofrece la mejor seguridad y eficiencia en su clase para sus redes de distribución.

• Schneider Electric aplica los más altos estándares de control de calidad a lo largo de su proceso de fabricación, otorgando el respaldo y acompañamiento que usted necesita.

Monitoreo inalámbrico de temperatura

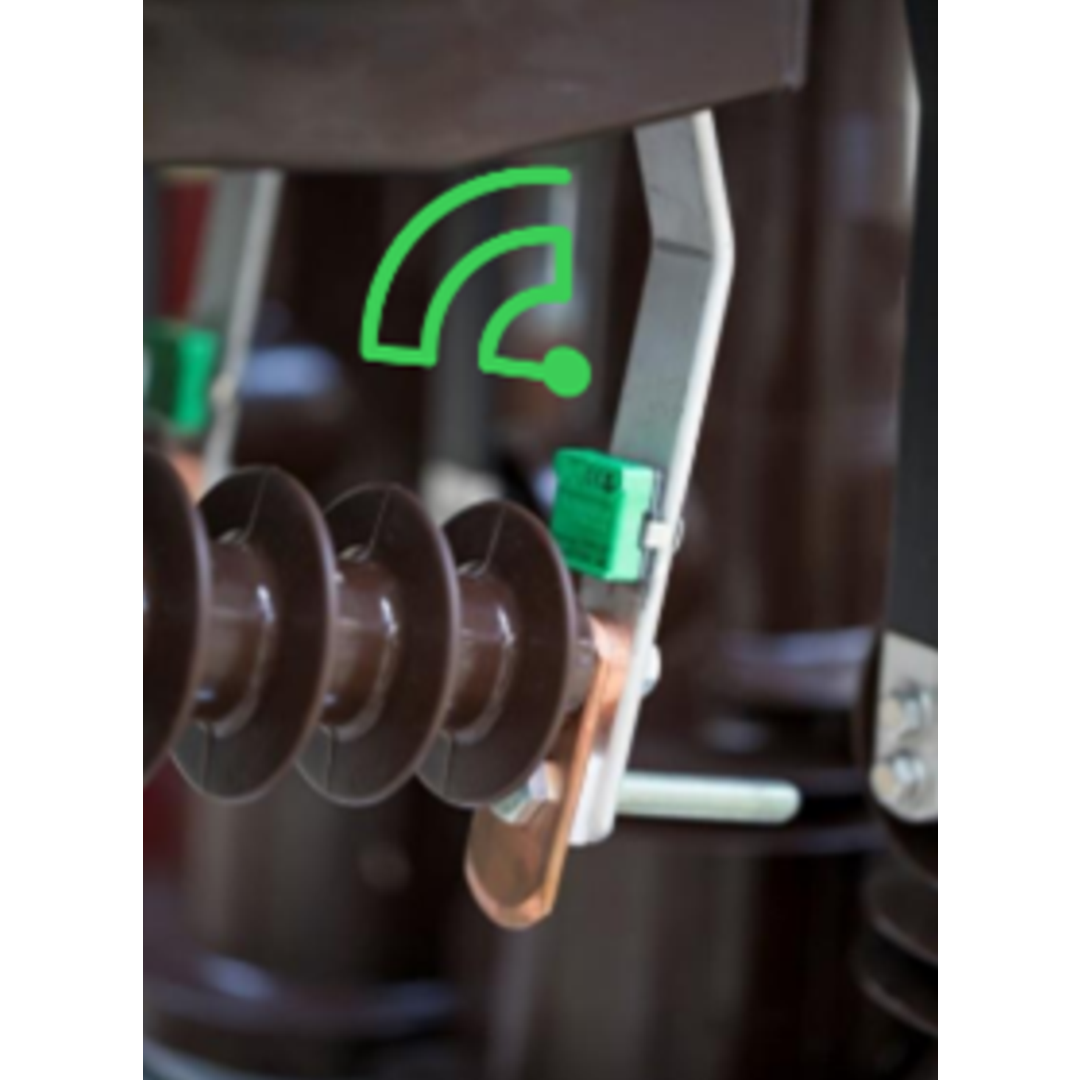

• Todas las celdas de entrada/salida de cables disponen de un sensor de temperatura inalámbrico “TH110” por fase. Esto permitirá tener una medición, tanto en tiempo como en condiciones reales de operación de la temperatura de los puntos de conexión de la celda.

• El TH110 es un sensor de temperatura autoalimentado con comunicación inalámbrica a través de protocolo Zigbee.

• Los valores de temperatura medidos por estos sensores se podrán visualizar en un dispositivo móvil o celular a través de la aplicación gratuita para Android “Easergy Thermal Connect”.

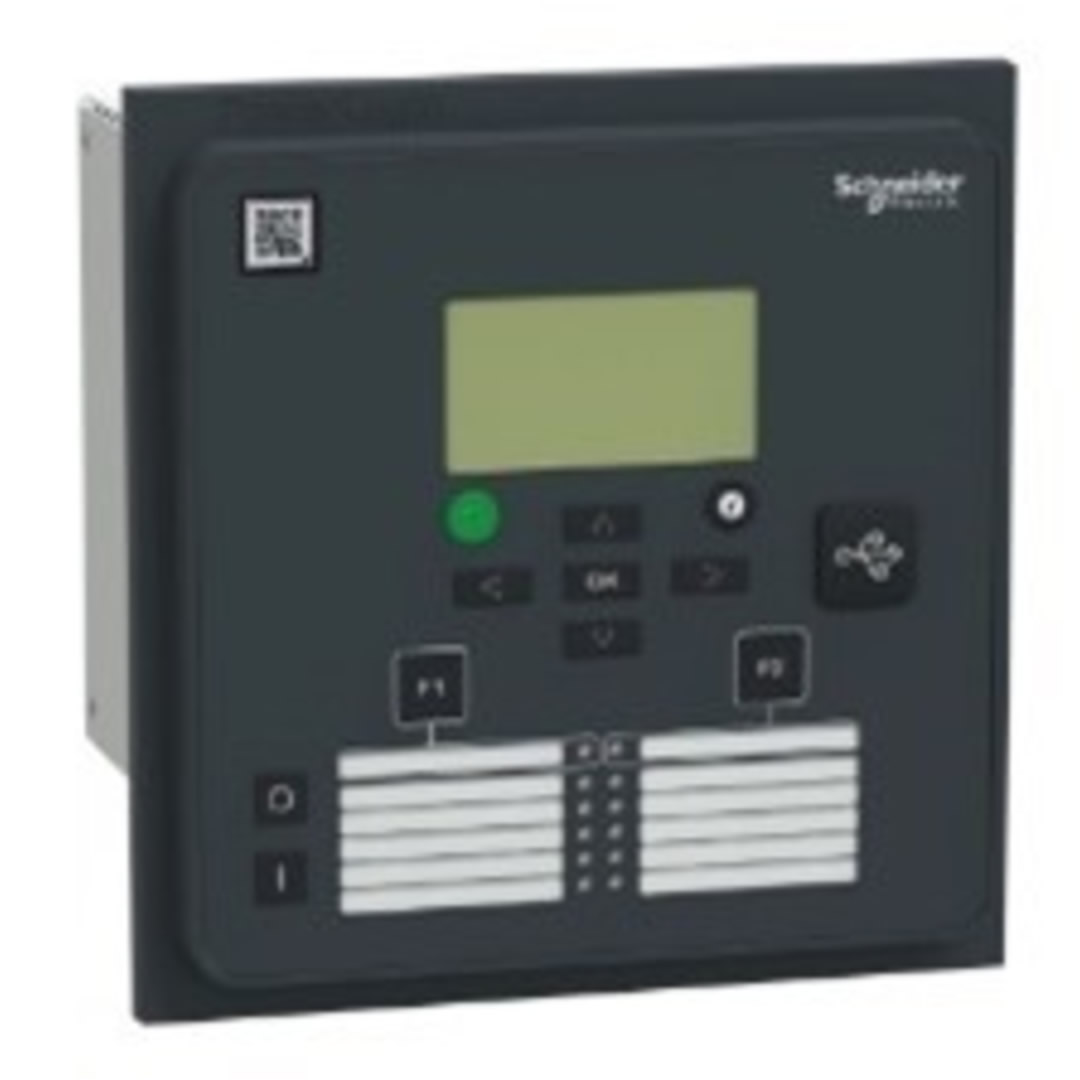

Operación a través del relé Easergy P3

• Todas las celdas con interruptor contarán con relés de protección de la gama Easergy P3. Estos relés cuentan con una interfaz hombremáquina (HMI) permitiendo operar el interruptor de forma local desde el relé de protección.

• El relé de protección cuenta con un display con mímico dinámico que indicará tanto la posición del interruptor como del seccionador.


Listado de referencias

Descripción

Celdas con seccionador de operación bajo carga

Celda seccionador - SM6 24kV IM375 IAC 12.5kA 1s AFL 13,2 kV CIT manual

Celda seccionador - SM6 24kV IM375 IAC 12.5kA 1s AFL 13,2 kV CIT manual c/contactos aux.

Celda seccionador - SM6 24kV IM375 IAC 12.5kA 1s AFL 13,2 kV CIT motorizada 220 Vca c/contactos aux.

Celda seccionador - SM6 24kV IMB der IAC 12.5kA 1s AFL 13,2 kV CIT manual c/contactos aux.

Celdas de protección con seccionador fusible

Celda seccionador fusible - SM6 24kV QM375 IAC 12.5kA 1s AFL 13,2 kV CI1 c/bobina apertura 220 Vca

Celda seccionador fusible - SM6 24kV QM375 IAC 12.5kA 1s AFL 13,2 kV CI1 c/bobina apertura 220 Vca + contactos aux.

Celda seccionador fusible - SM6 24kV QMB der IAC 12.5kA 1s AFL 13,2 kV CI1 c/bobina apertura 220 Vca + contactos aux.

Celdas de protección con interruptor + relé de protección + TI´s

Celda interruptor - SM6 24kV DM1A SF1 110 Vcc IAC 12.5kA 1s AFL 13,2 kV + P3U20 C/Eth. + 3TI

Celda interruptor - SM6 24kV DM1A SF1 220 Vca IAC 12.5kA 1s AFL 13,2 kV + P3U20 C/Eth. + 3TI

Celdas de protección con interruptor + relé de protección + TI´s + TV´s + Multimedidor

Celda interruptor - SM6 24kV DM1A SF1 110 Vcc IAC 12.5kA 1s AFL 13,2 kV + P3U20 C/Eth. +PM5340+3TI+3TV

Celda interruptor - SM6 24kV DM1A SF1 220 Vca IAC 12.5kA 1s AFL 13,2 kV + P3U20 C/Eth. + PM5340+3TI+3TV

Celdas de protección con interruptor + relé de protección + TI´s + TV´s

Celda interruptor - SM6 24kV DM1A SF1 110 Vcc IAC 12.5kA 1s AFL 13.2 kV P3U30 C/Eth. + 3TI + 3TV

Celda interruptor - SM6 24kV DM1A SF1 220 Vca IAC 12.5kA 1s AFL 13.2 kV P3U30 C/Eth. + 3TI + 3TV

Celdas de protección con interruptor + relé de protección + TI´s - salida lateral

Celda interruptor - SM6 24kV DM1D der SF1 110 Vcc IAC 12.5kA 1s AFL 13.2 kV + P3U20 C/Eth. + 3TI

Celda interruptor - SM6 24kV DM1D der SF1 220 Vca IAC 12.5kA 1s AFL 13.2 kV + P3U20 C/Eth. + 3TI

Celdas de remonte

Celda de remonte de cables - SM6 24kV GBM der IAC 12.5kA 1s AFL 13.2 kV

Celda de remonte de barras - SM6 24kV GAM2 IAC 12.5kA 1s AFL 13.2 kV

Celdas de medición

Celda de remonte y medición - SM6 24kV GBCA der IAC 12.5kA 1s AFL 13.2 kV 3TV+ 3TI

Celda de remonte y medición - SM6 24kV GBCA der IAC 12.5kA 1s AFL 13.2 kV 3TV + 3TI + PM5340

Celda de medición - SM6 24kV GBCB IAC 12.5kA 1s AFL 13,2 kV 3TV + 3TI

Celda de medición - SM6 24kV GBCB IAC 12.5kA 1s AFL 13,2 kV 3TV + 3TI + PM5340

Accesorios

Accesorios - SM6 24kV - Manija de accionamiento + kit de cierre de tableros + Zigbee -Dongle



Notas: Las celdas Partner Express tienen características estandarizadas y no cuentan con personalizaciones en su fabricación.

Características Generales - IEC 62271-200

Características Eléctricas
Tensión de Servicio	13,2 kV
Tensión Nominal	17,5 kV
Tensión de Aislamiento a Frecuencia Industrial	38 kV rms
Tensión de Impulso	95 kV pico
Corriente de Cortocircuito de breve duración	16 kA - 1 s
Corriente Nominal en barras principales	630 A
Barras principales	Cobre, aisladas e identificadas
Características Mecánicas
Grado de protección	IP 3X
Medio de aislamiento	Aire
Continuidad de Servicio	LCS2A
Clasificación al Arco Interno	AFL (3 lados) - 12,5 kA -1 seg.
Color de pintura de terminación	RAL 9003
Condiciones Ambientales
Temperatura ambiente	-5°C a 40°C
Altitud	< 1000m
Resistencia sísmica	No
