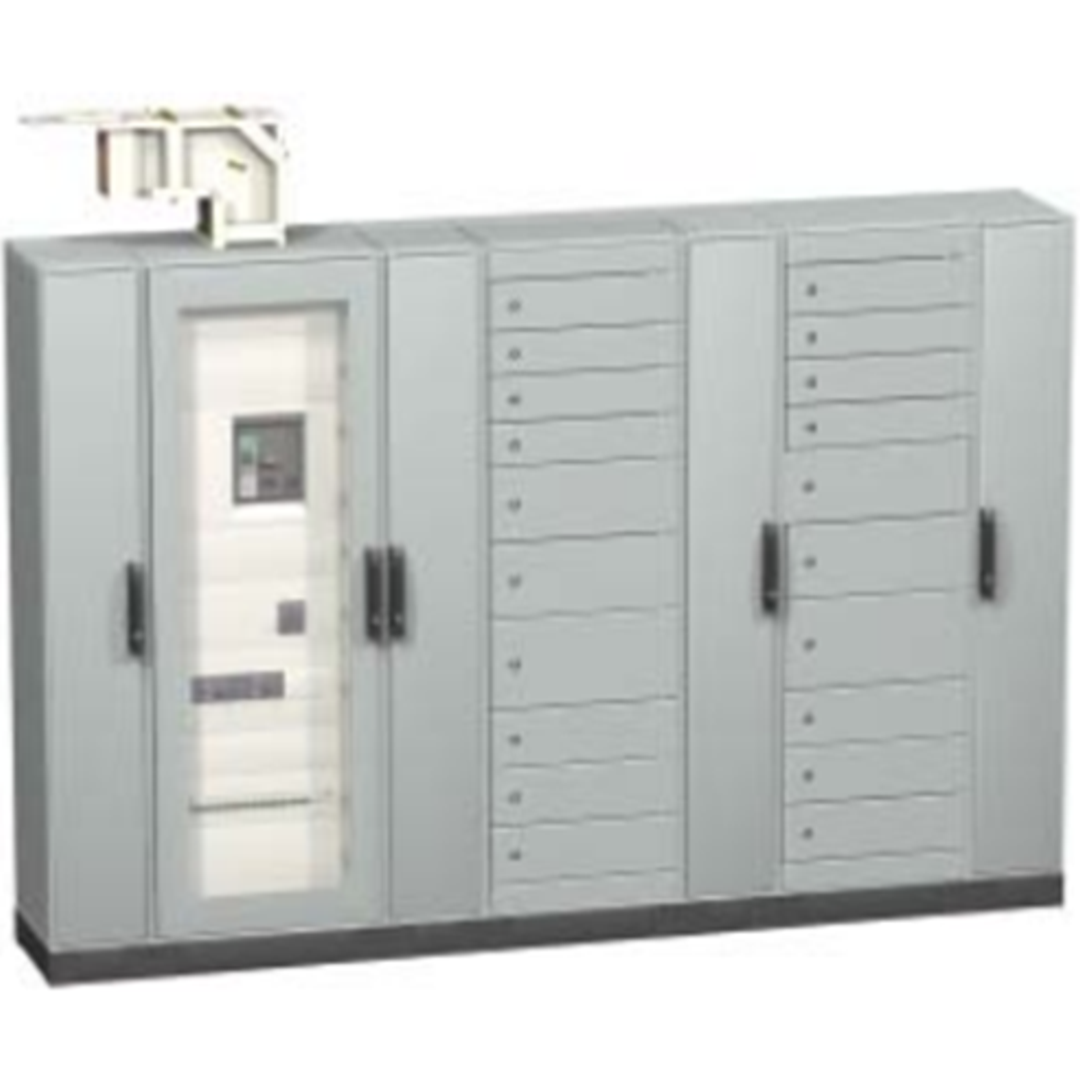

Sistema de envolventes Spacial SFM
Presentación
El sistema de envolventes compartimentadas Spacial SFM usado para CCM, se basa en la gama Spacial SF. Ofrecen las mismas funciones:
- Posibilidad de diferentes configuraciones, se combinan fácilmente tanto en unión lateral como en profundidad.
- Gracias a las puertas parciales integradas y al diseño de los paneles, se ajustan al nivel de protección requerido.
Y las mismas ventajas:
- Ahorro de tiempo en todas las fases de ensamblaje.
- Solidez de las envolventes.
Modularidad y versatilidad
Este sistema ofrece 36 módulos verticales, de 50 mm de alto cada uno, de espacio útil.
Tiene 4 dimensiones diferentes de envolventes y 2 compartimentos adicionales para juegos de barras de distribución o gestión de cables.
También puede combinarse con PrismaSet 6300 para tableros de distribución eléctrica.
Sistema funcional
Estructura de metal:
El tablero de distribución se compone de una o varias estructuras combinadas lateralmente o en profundidad. Sobre los cuales puede montarse una selección completa de paneles de cubierta y puertas parciales.
Se emplean para construir configuraciones IP54. También es posible añadir una solución de gestión térmica de la gama ClimaSys.
La continuidad eléctrica se logra utilizando trenzas de tierra.

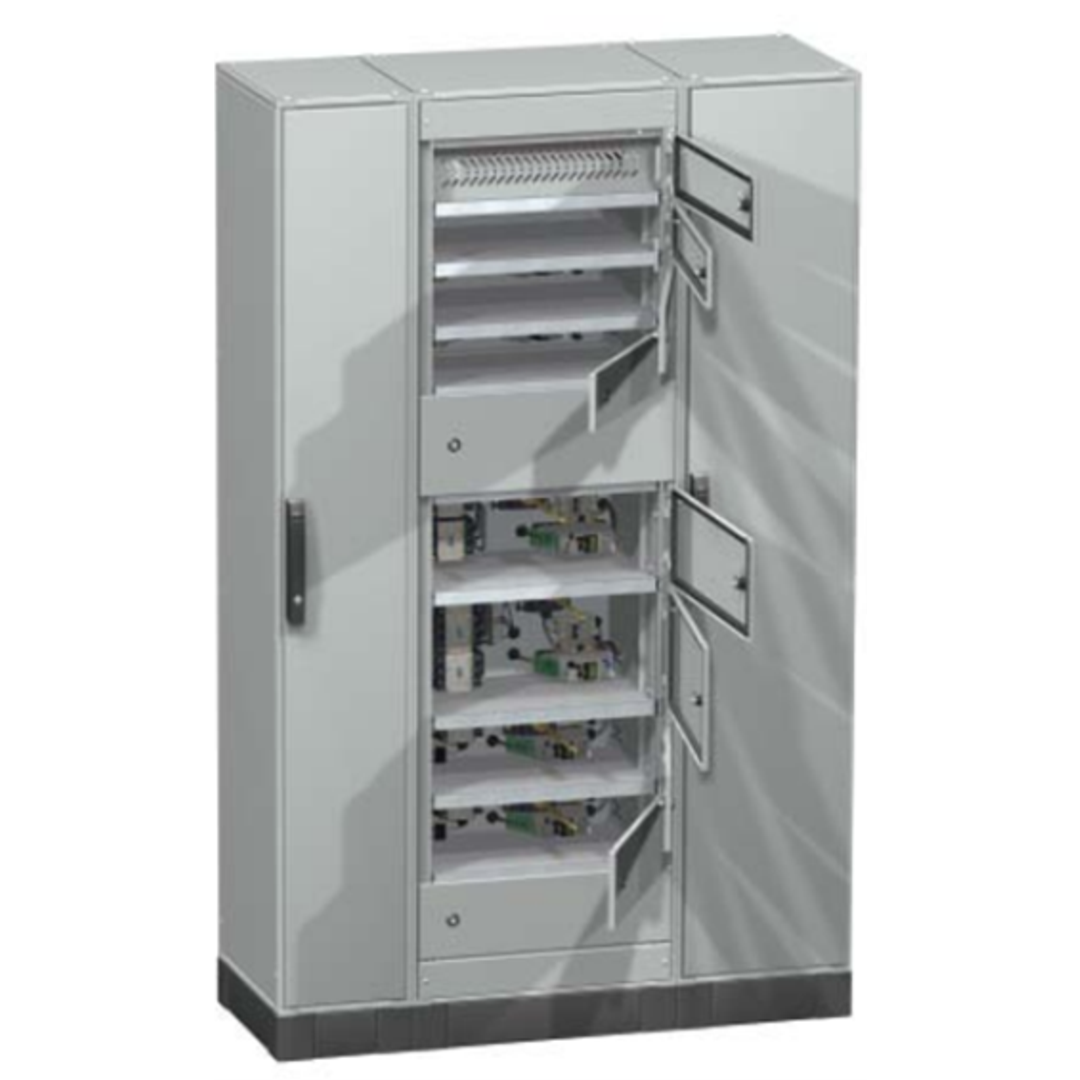

Las puertas parciales ciegas son reversibles, pudiendo ser montadas rápidamente a derechas o a izquierdas por una sola persona, con 120º de apertura.
La solidez del sistema de cierre contribuye naturalmente a la correcta alineación del conjunto.
Entre 1 y 4 puntos de cierre, inserto de doble barra 5 mm de serie, pudiendo sustituirse por un inserto de otra forma.

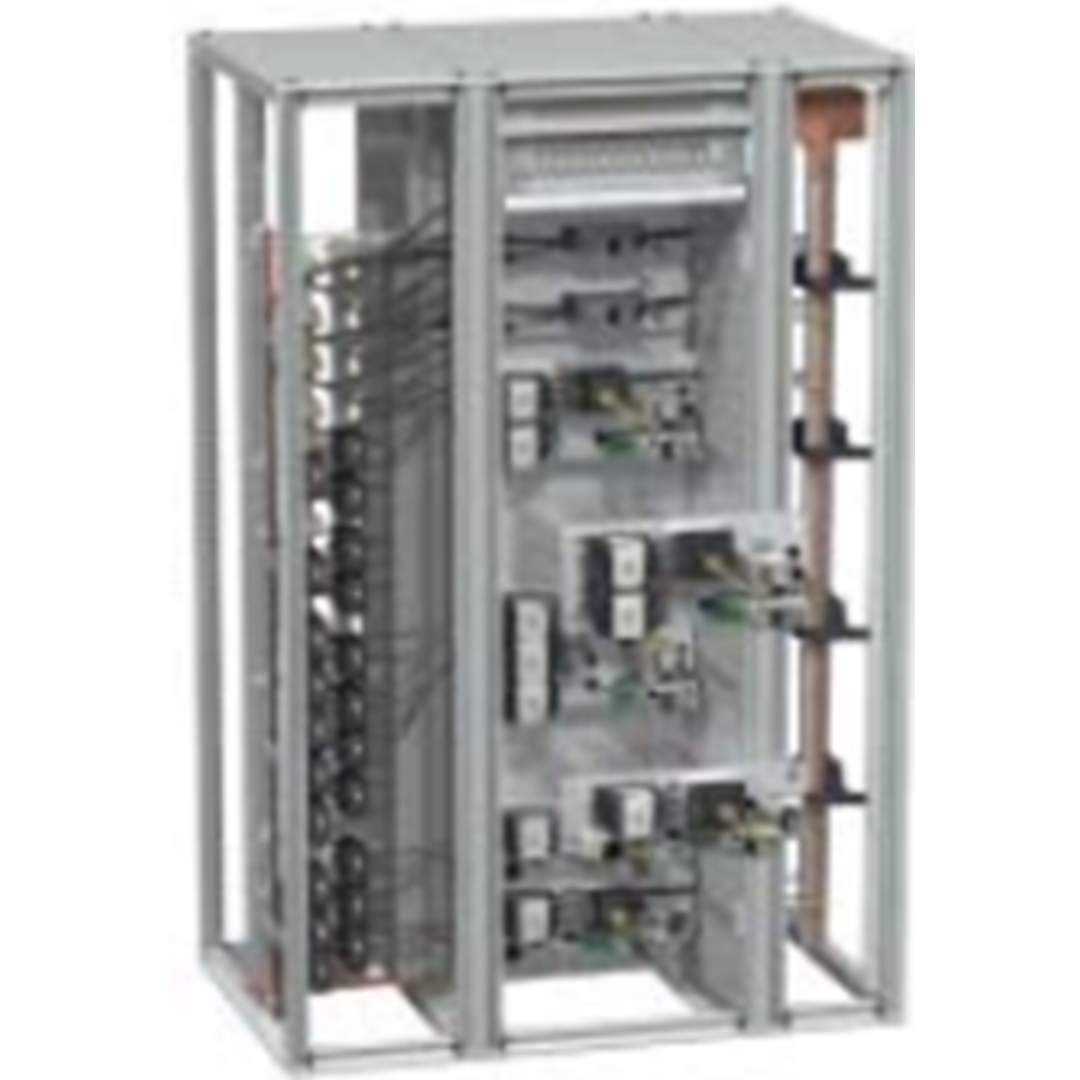

Sistema de distribución:
Para distribuir la electricidad por el cuadro de distribución, se emplean juegos de barras verticales dispuestos en un compartimento lateral y juegos de barras horizontales.
Unidades funcionales completas:
La unidad funcional debe estar compuesta por:
- Dispositivos de control y protección de motores.
- Una placa ciega de montaje exclusiva para instalación de dispositivos.
- Apta hasta Forma 4b, gracias a las cajas pasacables para aislamiento de terminales en la parte posterior del cuadro de distribución o a un lado del compartimento de cableado.
- Dispositivos para conexión a las instalaciones correspondientes.
Las unidades funcionales son modulares y han sido diseñadas para ser instaladas una encima de otra.
El sistema incluye todo lo necesario para el montaje, alimentación y conexión a las instalaciones correspondientes de la unidad funcional.
Los componentes del sistema compartimentado Spacial SFM y de las unidades funcionales en particular han sido diseñados y probados teniendo en cuenta las características de los dispositivos.
Esta concepción del diseño garantiza un elevado nivel de fiabilidad en el funcionamiento del sistema y una seguridad óptima para el personal.
Los cuadros de distribución construidos conforme a las recomendaciones de Schneider Electric se ajustan totalmente a la norma internacional IEC 61439-2 y IEC 62208.
Resistentes a los entornos más duros
• Grado de protección IP54 en entornos industriales polvorientos y/o húmedos.
• Resistencia sísmica.
• Ventilación forzada opcional para entornos con temperaturas ambientales superiores a 45ºC o para dispositivos con pérdidas de calor considerables (ver opciones de la oferta ClimaSys).
Ensayo de tipo
La gama Spacial SFM compartimentada ha sido íntegramente sometida a ensayos de tipo conforme a IEC 61439-2.
- Certificada por un laboratorio independiente.
- Control permanente en los laboratorios de pruebas Schneider Electric.
- Pruebas de tipo realizadas:
- Límite de aumento de temperatura.
- Propiedades dieléctricas.
- Resistencia a cortocircuitos.
- Efectividad del circuito protector.
- Conformidad de las distancias de separación y de fuga.
- Funcionamiento mecánico.
- Grado de protección.

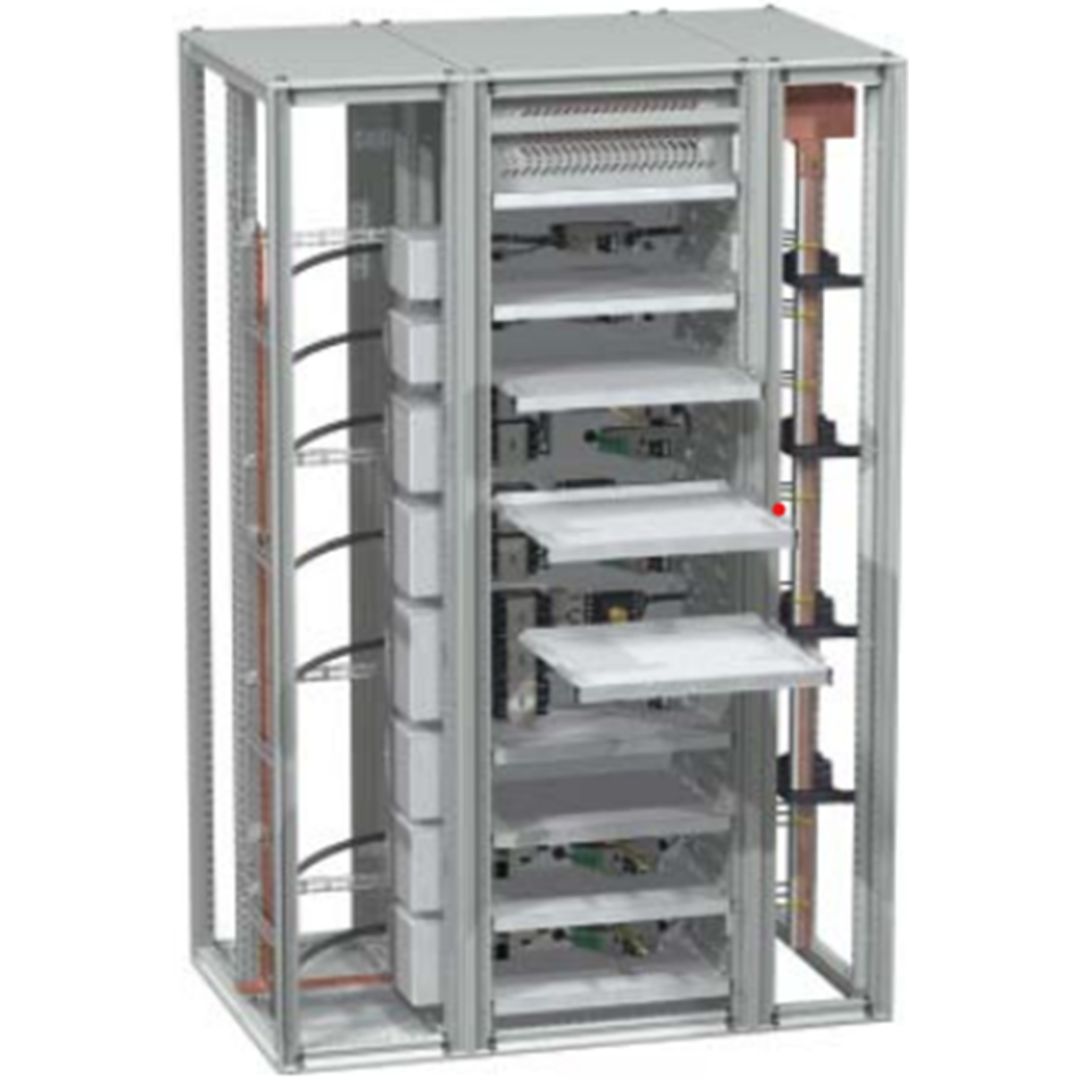

Compartimentación
La compartimentación es esencial para garantizar la máxima protección de la instalación y del personal que realice cualquier trabajo en el cuadro de distribución.
Combinada con la protección habitual (pantallas de protección de terminales, conexiones de fábrica), la compartimentación impide cualquier contacto directo con partes activas.

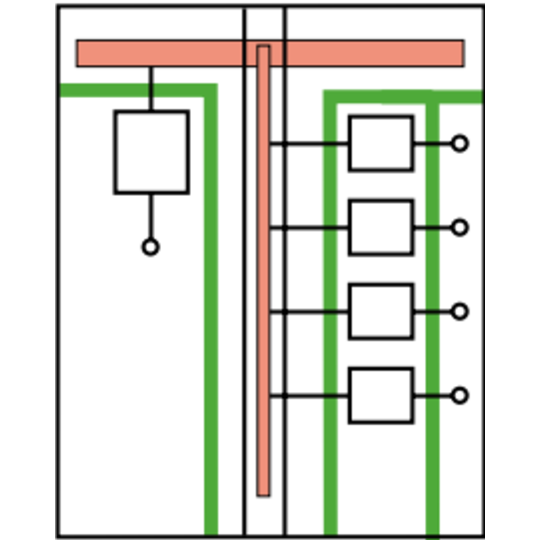

Forma 2b:
- Terminales para conductores exteriores separados de los juegos de barras.
- Las unidades funcionales y los terminales están separados de los juegos de barras.

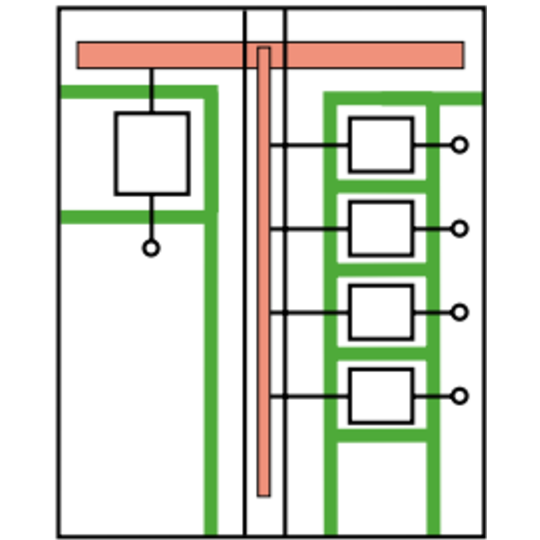

Forma 3b:
Separación de los juegos de barras de las unidades funcionales y separación de todas las unidades funcionales entre sí.
Separación de los terminales para conductores ex-ternos de las unidades funcionales, pero no entre sí.
- Protección contra el contacto con partes activas.
- Reducción del riesgo de fallos entre las unidades funcionales (propagación de arcos eléctricos, etc.).

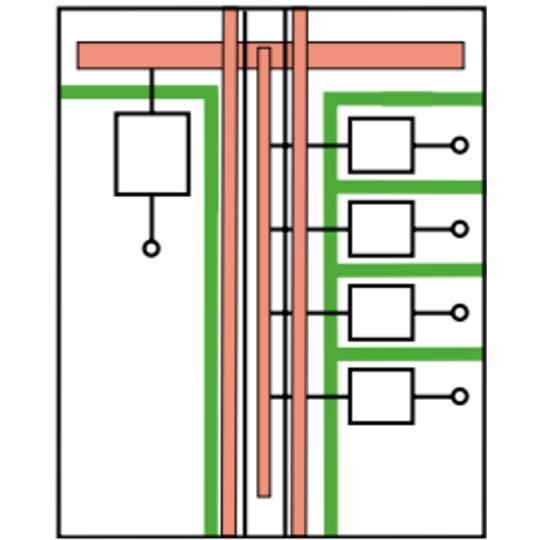

Forma 4a:
Terminales para conductores exteriores en el mismo compartimento que la unidad funcional correspondiente.

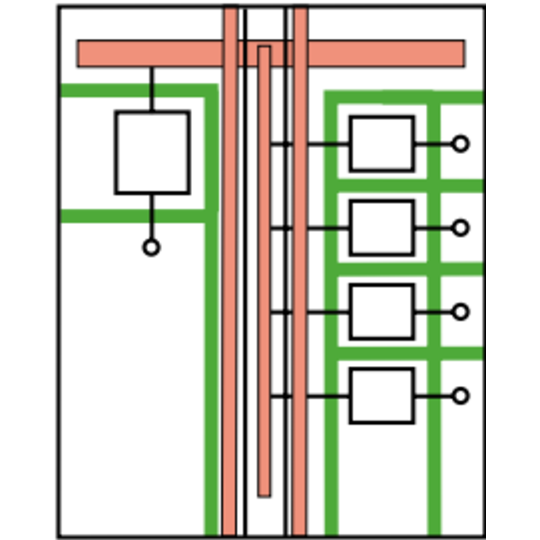

Forma 4b:
Los terminales para conductores externos no están en el mismo compartimento que la unidad funcional correspondiente, sino en espacios o compartimentos individuales, separados y cerrados.
Características Generales
| Datos generales | |
| Aplicaciones | CCM |
| Normas | IEC 61439-2 |
| Arco interno | No |
| Sísmico | 3G |
| Instalación | Interior |
| Datos mecánicos | |
| Entrada de cables | Superior/Inferior |
| Acceso | Frontal/Posterior |
| IP | 54 |
| IK | 10 |
| Forma | 4b tipo 7 |
| Extraibilidad | FFF |
| Dimensiones | H 2000 / W 600 y 800 / D 600 y 800 |
| Color | RAL 7035 |
| Datos eléctricos | |
| Tensión de aislamiento (Ui) | 1000 V |
| Tensión nominal (Ue) | 415 V |
| Coordinación | Tipo 2 |
| Frecuencia | 50/60 Hz |
| Tensión del circuito auxiliar | 230 V |
| Grado de contaminación | 3 |
| Intensidad nominal (IP>31) | 2500 A (con cobre y Linergy) |
| Cortocircuito (Icw - 1s) | 85 kA |
